1. 概述
LD1194S型雙路直流智能電能表是杭州雷甸科技有限公司采用先進的大規模集成電路和物聯網技術,結合產品發展趨勢而開發的一款新型的導軌式安裝的智能電表。
其主要產品特點:
? 兩路單獨直流計量;
? 電流采樣錳銅接入方式;
? 標配兩路RS485接口;
1.1 技術指標
項目 | 技術指標 | ||
測 量 | 電壓規格 | 參比電壓Un:1000V 測量范圍:0.1 Un ~1.15 Un | |
電流規格 | 第1路 | 參比電流In:300A、500A (分流器輸出電壓:75mV) 測量范圍:0.002In~1.2 In | |
第2路 | |||
脈沖常數 | 100imp/kWh | ||
計 量 | 電能 | 準確度等級 | 1級 |
通 信 | RS485 | 接口類型 | 兩線半雙工 |
通信速率 | 1200bps~9600bps 缺省值2400bps | ||
規約 | DL/T645-2007 Modbus-RTU | ||
信 號 | 脈沖輸出 | 2路(光耦隔離) | |
秒脈沖 | 1路(光耦隔離) | ||
環 境 | 工作溫度 | -25℃~+60℃ | |
極限工作溫度 | -35℃~+70℃ | ||
相對濕度 | ≤95%(無凝露) | ||
其 它 | 功耗 | ≤2W | |
供電電壓 | 48V DC/220V AC | ||
尺寸 | 98mm*72mm*70mm | ||

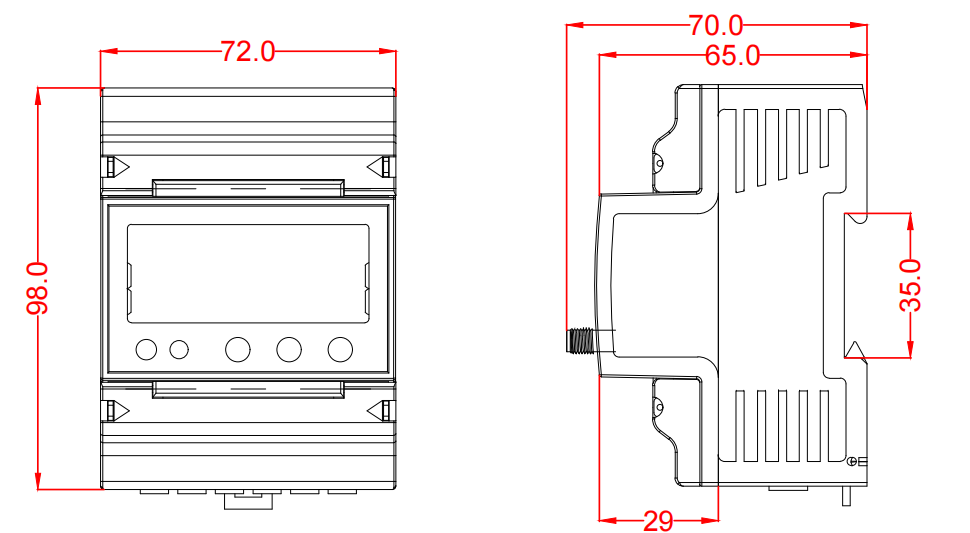

1.2 產品尺寸

產品尺寸圖

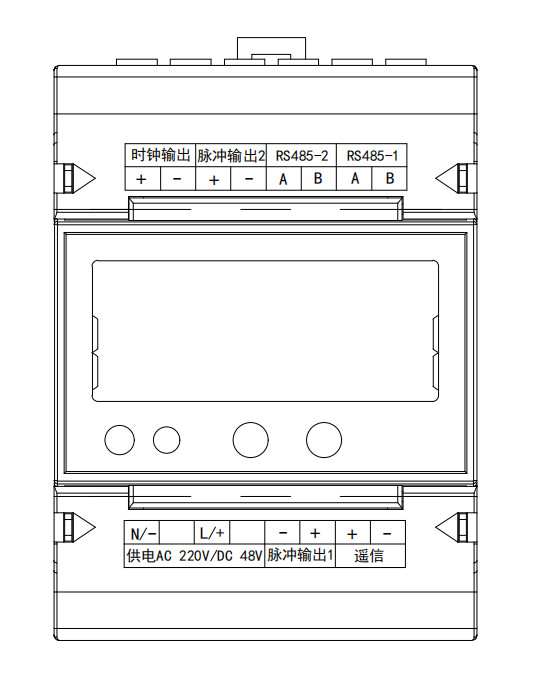

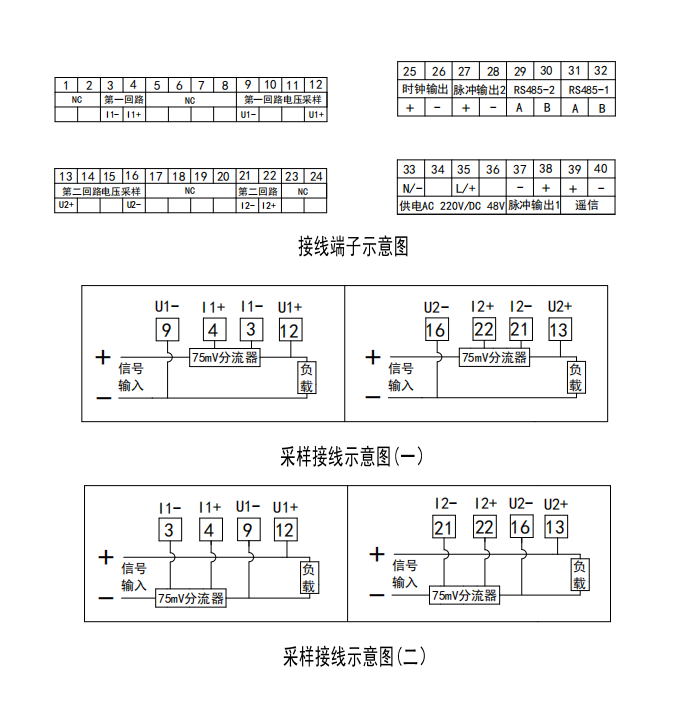

1.3 接線端子定義及示意圖



1. 概述
LD1194S型雙路直流智能電能表是杭州雷甸科技有限公司采用先進的大規模集成電路和物聯網技術,結合產品發展趨勢而開發的一款新型的導軌式安裝的智能電表。
其主要產品特點:
? 兩路單獨直流計量;
? 電流采樣錳銅接入方式;
? 標配兩路RS485接口;
1.1 技術指標
項目 | 技術指標 | ||
測 量 | 電壓規格 | 參比電壓Un:1000V 測量范圍:0.1 Un ~1.15 Un | |
電流規格 | 第1路 | 參比電流In:300A、500A (分流器輸出電壓:75mV) 測量范圍:0.002In~1.2 In | |
第2路 | |||
脈沖常數 | 100imp/kWh | ||
計 量 | 電能 | 準確度等級 | 1級 |
通 信 | RS485 | 接口類型 | 兩線半雙工 |
通信速率 | 1200bps~9600bps 缺省值2400bps | ||
規約 | DL/T645-2007 Modbus-RTU | ||
信 號 | 脈沖輸出 | 2路(光耦隔離) | |
秒脈沖 | 1路(光耦隔離) | ||
環 境 | 工作溫度 | -25℃~+60℃ | |
極限工作溫度 | -35℃~+70℃ | ||
相對濕度 | ≤95%(無凝露) | ||
其 它 | 功耗 | ≤2W | |
供電電壓 | 48V DC/220V AC | ||
尺寸 | 98mm*72mm*70mm | ||
1.2 產品尺寸

產品尺寸圖
1.3 接線端子定義及示意圖
