1. 概述

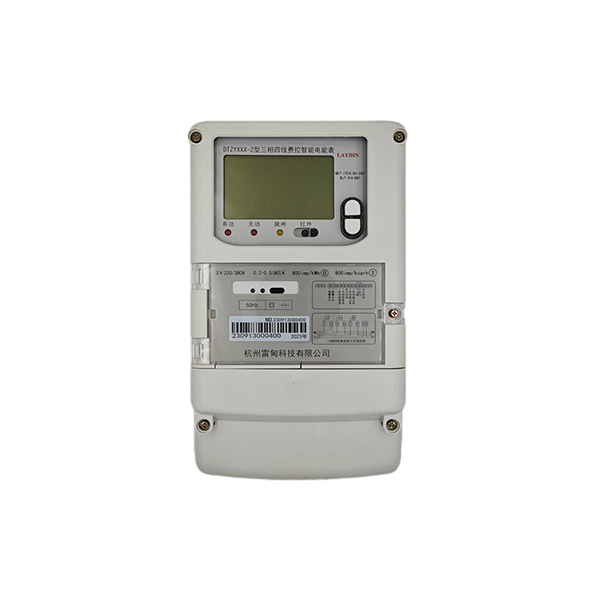

LD1380D型三相直接式智能電能表是杭州雷甸科技有限公司采用先進的大規模集成電路和物聯網技術,結合產品發展趨勢而開發的一款新型的壁掛式安裝的智能電表。
產品遵循《GB/T 17215.211》和《GB/T 17215.321》標準,支持精度等級有功C級,無功2級。產品可以支持從57.7V~380V的寬電壓工作范圍;產品帶1路RS485通訊接口,可選配1路物聯網通訊接口,包括但不限于2G/3G/4G/WIFI/LoRa/RF/PLC等。
1.1 主要技術指標
項目 | 技術指標 | |||
接線形式 | 三相四線 | |||
測 量 | 電壓規格(Un) | 3×220/380V | ||
電流規格 | 3×0.2-0.5(80)A | |||
工作電壓范圍 | 0.9Un~1.15Un | |||
計 量 | 電能 | 有功準確度 | C級 | |
無功準確度 | 2級 | |||
分辨率 | 0.000001 kWh/kvarh | |||
電壓 | 分辨率 | 0.01V | ||
電流 | 分辨率 | 0.001A | ||
有功功率 | 分辨率 | 0.1W | ||
電網頻率 | 分辨率 | 0.01Hz | ||
數字 信號 | 電量脈沖輸出 | 1路 | ||
通 信 | RS485 | 接口類型 | 兩線半雙工 | |
通信速率 | 2400bps | |||
規約 | DL/T645-2007 | |||
遠程 | 接口類型 | 2G/3G/4G/WIFI/LoRa/RF/PLC | ||
規約 | MQTT或 Q/GDW1376.1或 電信移動物模型或 按需定制 | |||
環 境 | 工作溫度 | -25℃~+80℃ | ||
極限工作溫度 | -40℃~+80℃ | |||
相對濕度 | ≤95%(無凝露) | |||
其 它 | 功耗 | ≤1.5W | ||
尺寸 | 170mm*290mm*85mm | |||
1.2 尺寸和接線端子

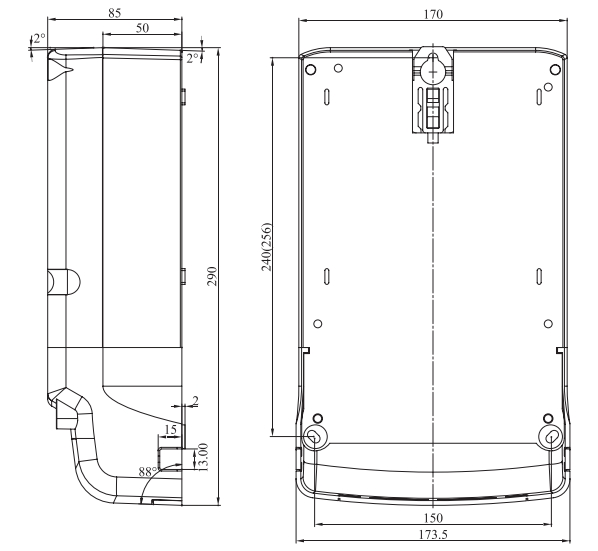

產品尺寸圖

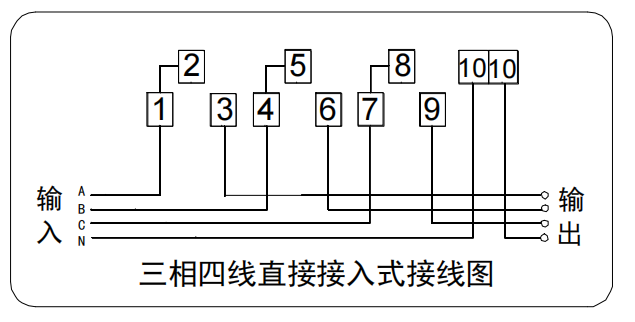

強電端子接線示意圖

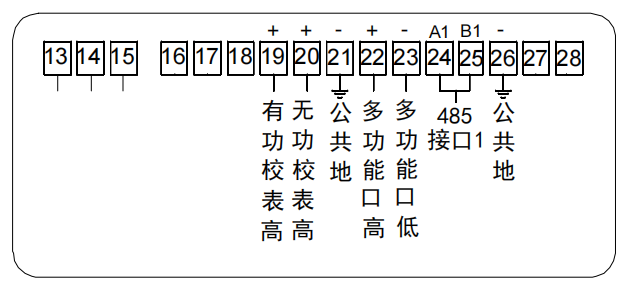

弱電端子接線示意圖
