匯流箱

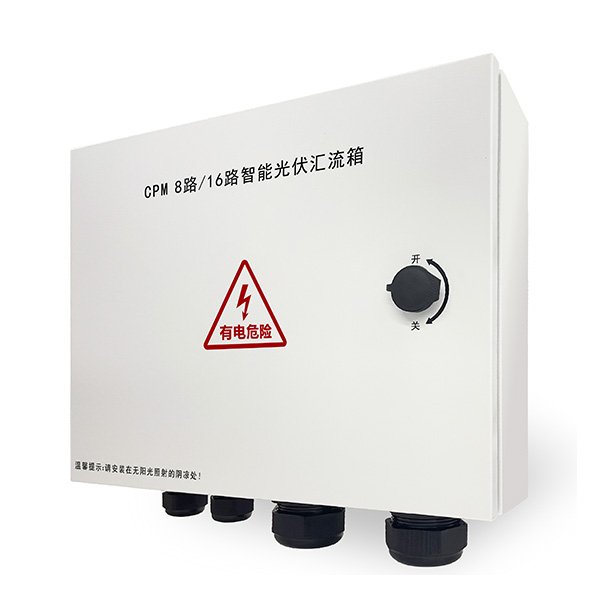

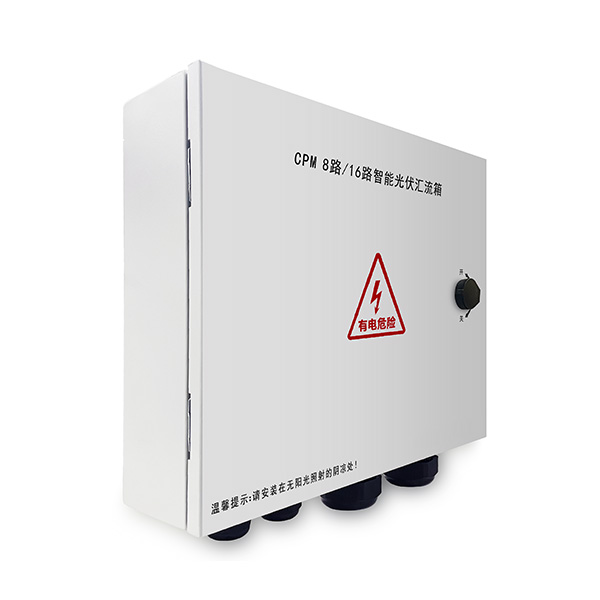

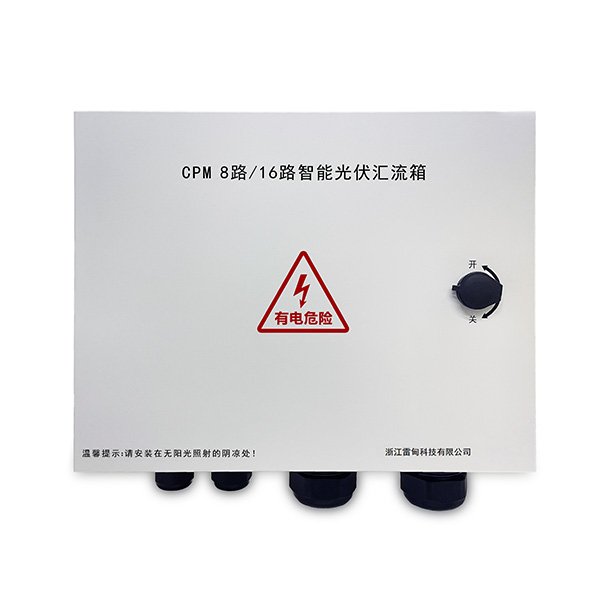

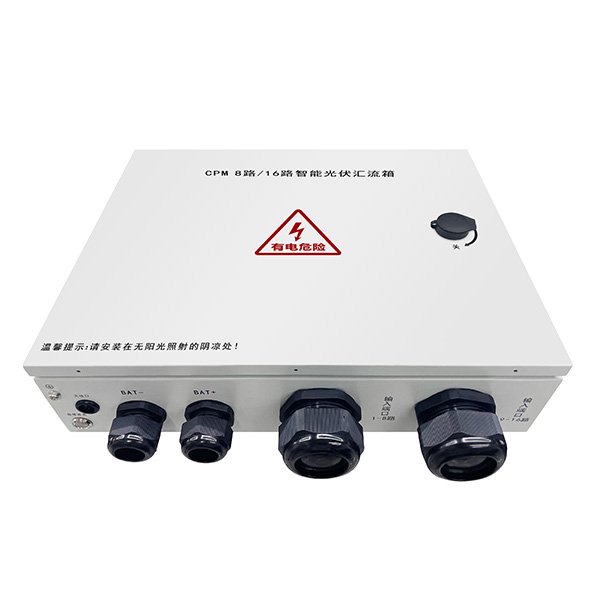

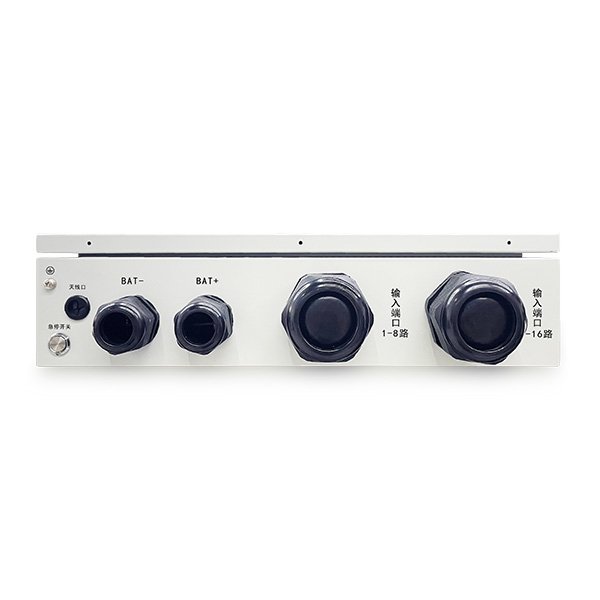

LD5233型光伏智能匯流箱是杭州雷甸科技有限公司整合公司優勢資源，結合產業發展趨勢而開發的一款新型的集成智能光伏產品。

15355431041

產品詳情

說明書

概述

其主要產品特點：

● 8或16路單獨光伏輸入;

● 光伏總發電量計量檢測;

● 防雷器信息檢測及回傳

● 配RS485維護接口;

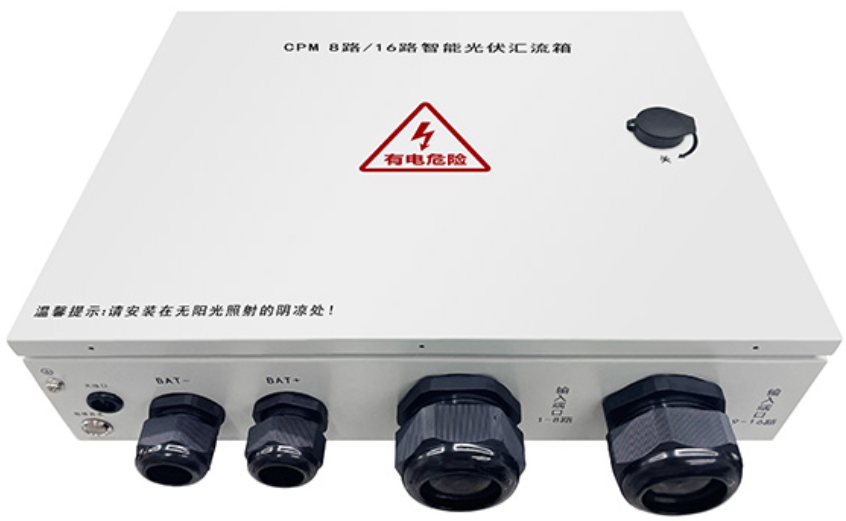

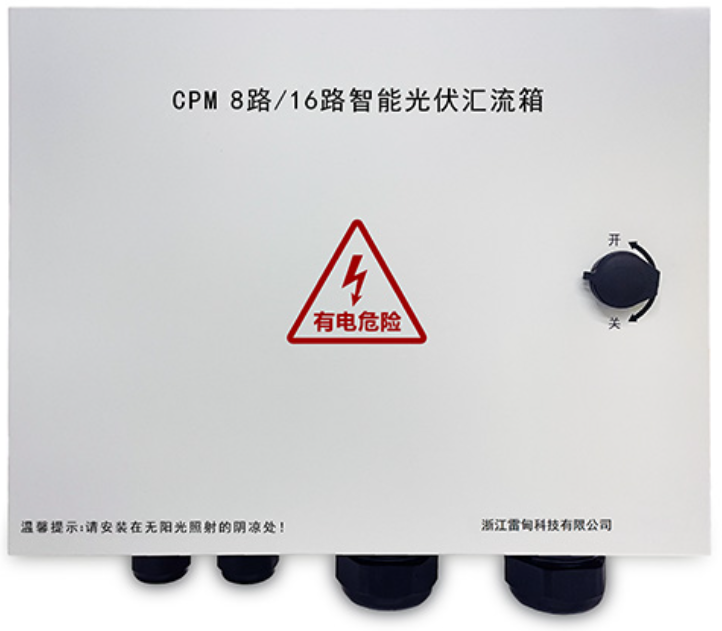

產品示意圖

技術指標

項目				技術指標
容量	電壓			參比電壓Un:48V
	電流	8路		輸入分路：16A（或 15A）×8 輸出分路：125A×1
		16路		輸入分路：16A（或 15A）×16 輸出分路：250A×1
測 量	電能	準確度等級		1級
通信	4G
		規約
	RS485	接口類型		兩線半雙工
		通信速率		1200bps~9600bps 缺省值2400bps
		規約		DL/T 645-2007 Modbus-RTU
環 境	工作溫度			-25℃~+60℃
	極限工作溫度			-35℃~+70℃
	相對濕度			≤95%（無凝露）
其它	功耗			≤2W
	尺寸		8路	400mm300mm160mm
			16路	500mm400mm160mm

功能說明

監控

系統應具有下列主要監控功能：

1、實時監視系統工作狀態；

2、采集和存儲系統運行參數；

3、支持遠程升級。

監控內容如下：

（1）光伏適配器/優化器

遙測：適配器/優化器廠家、適配器/優化器型號、適配器/優化器軟件版本、適配器/優化器開關機狀態、適配器/優化器溫度、適配器/優化器輸入電壓/電流、適配器/優化器輸出電壓/電流、適配器/優化器輸出功率。

遙調：最小/大啟動輸出電壓

（2）直流電表

遙測：電表號、電流、電壓、功率、電能等。

計量功能

內置直流電表應符合《GB/T33708-2017 靜止式直流電能表》

1、功能描述

項目	技術指標
顯示	具有 LCD 顯示，方便現場進行簡易參數查看
按鍵	配備 1 個按鍵，方便現場進行簡易的參數設置及查看
電參量測量	支持電網中的電壓、電流、功率等電參量測量
電能計量	支持正向有功、反向有功電能計量
485 通訊	1 路 RS485 通訊，通訊規約支持 ModBus-RTU 及 DL/T645-2007，能夠自適應切換

2、技術參數

項目	技術指標
標稱電壓	48V
電流規格	1000A/75mV、800A/75mV、700A/75mV、600A/75mV、500A/75mV、300A/75mV、200A/75mV、100A/75mV
輔助電源	DC 48V
精確度等級	有功 1 級
通訊波特率	波特率可在 1200bps-9600bps 間設置，默認為 2400bps
顯示方式	段碼 LCD
功耗	輔助電源≤ 2W；電流回路≤ 0.1W（單路）；電壓回路≤ 1W（單路）
工作溫度范圍	規定的工作溫度范圍 : -15℃ ~ +45℃;極限的工作溫度范圍 : -25℃ ~ +55℃

通信

本地通信

● 提供一路RS485接口,出廠默認設置為2400bps

● 默認支持DL/T 645-2007通訊協議和Modbus-RTU協議；Modbus協議的寄存器地址可根據客戶需求設置更改（可選）。

遠程通信

● 遠程通訊可選2G/3G/4G/WIFI/LoRa/RF

● 支持應用協議按需定制（可選）

運輸與存貯

本產品必須在原包裝條件下進行運輸和貯存。產品在運輸和拆封時不應受到劇烈沖擊，并根據GB/T 13384—2008《機電產品包裝通用技術條件》規定運輸和存貯。產品放在倉庫內保存，并放置在臺架上，疊放高度不得超過五層。存貯的環境中不得有腐蝕性氣體存在。因包裝箱體積大且重，運送過程中，應特別注意轉彎、走道電梯以及上下坡道（或樓梯）等瓶頸；應注意勻速、平衡、安全，避免傷到人員或設備機身。

系統貯存時應放在干燥的倉庫中，不得暴曬和雨淋。放置方向應符合包裝箱上的標志，貯存期限一年貯存溫度：-40℃～70℃。

售后服務

本產品保修期內，用戶在遵守本說明書規定的運輸、存貯、安裝操作規范要求，且制造廠鉛封仍完整的條件下，若有質量問題，我公司負責免費修理或更換。

訂貨號

LD5233-RXYZ-C

R：固定為0

X：固定為 A

Y：表示功能選項

Y=0 表示8回路

Y=1 表示16回路
