常州東方物流工程有限公司已有二十多年從事設計
、生產各類貨架系統工程的歷史
，完成了數千個倉儲項目
，積累了豐富的經驗
，形成了各類貨架的產品系列。如有需要請致電 0519-88604229
。
儲存設備型式種類繁多
，因儲存物品形狀、重量
、體積
、包裝型式等特性的不同，其使用的儲存方式也不相同
。例如流體使用桶裝包裝適用重力架
，一般散品使用袋裝或箱裝包裝適用輕型貨架，而長形對象如鋼材
、木材則適用懸臂式貨架
。
一般物流中心之儲存設備
，主要是以單元負載( Unit Load ) 之托盤儲存方式為主
，配合各種揀貨方式的需要，另有以容器及單品的儲存設備
。本文將以這一類的儲存設備為主
，加以探討比較，以期做為物流中心規劃時
，儲存設備選用設計之參考
。

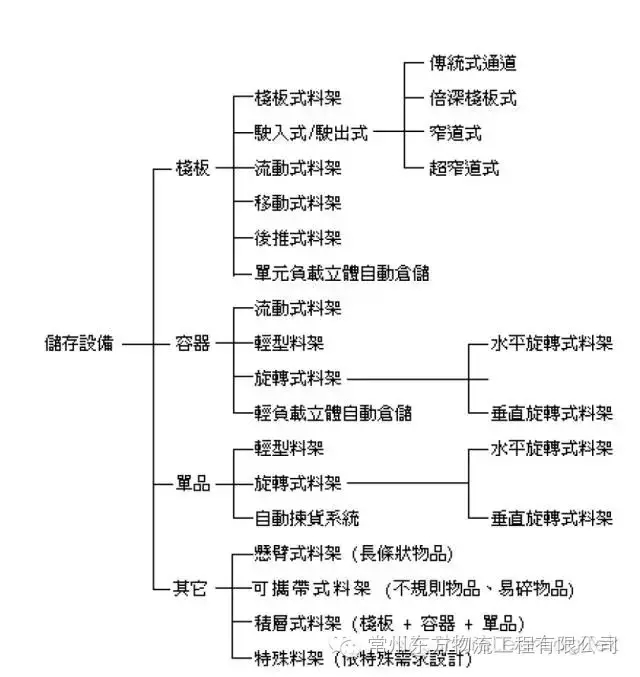

儲存設備以儲存單位分類，可大致區分為托盤
、容器
、單品及其它等四大類。每一類型因其設計結構之不同
，又可分為很多種型式
，如圖 1-1 儲存設備體系所示。下文將逐一的介紹各型設備的功能規格與特點
，并說明常用各型儲存設備之設計方式及選用參考
。
圖 1-1 儲存設備體系

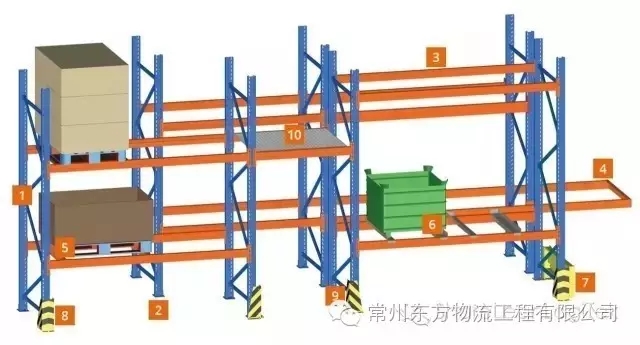

托盤貨架( Pallet Rack )
托盤貨架(圖1-2)是使用^普遍的一種貨架，提供 100％的存取性
，并且有很好的揀取效率
。但相對地此種貨架的儲存密度較低，需要較多的信道 ( Aisle )
。一般可依其存取信道的寬度
，區分為傳統式信道、窄道式信道及超窄道式信道，后者需配合適當型式的堆高機使用
。其特點為：
1. 適合中種
、多樣
、中量保管
。
2. 適合 ABC 分類中的 BC 級商品。
3.一般使用 3-5 層
，貨架高度受限
，一般在 6 m以下。
4. 可任意調整組合
。
5. 架設施工簡易
、費用經濟。
6.出入庫存取不受物品先后順序之限
。
7. 適用于一般堆高機存取
。
8.貨架撐腳需加裝堆高機防撞裝置。
圖 1-2 托盤貨架
一般在選用托盤式貨架時
，需考慮單元負載的尺寸
、重量以及疊放的層數，以決定適當?shù)闹е皺M梁尺寸
，圖 1-2 所示托盤貨架為一般常用之托盤疊放方式
，即一個橫梁開口，存放二個托盤
。此種托盤貨架一般高度在 4～6 m
，并需配合使用電動跨立式( Straddle Type ) 堆高機來存取作業。
1.1 托盤貨架使用技巧

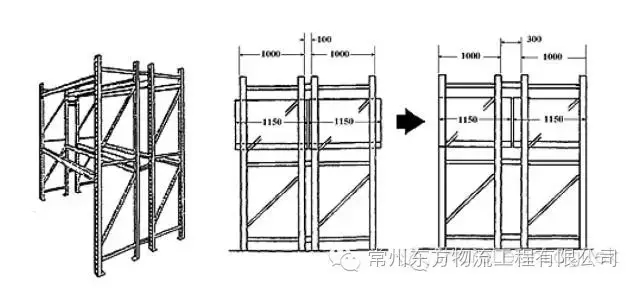

(1) 背面連結桿的活用
背面連結桿用于兩列貨架背對背之間的連結
，以增加整體的強度
。以下圖 1-3背面連結桿的活用為例，承載物深度 1,150 mm
，支柱架深度 1,000 mm
，如選用背面連結桿長度 100 mm ，則會造成承載物突出于貨架
，因此可選用 300 mm長度
，則可解決上述問題。
圖 1-3 背面連結桿的活用

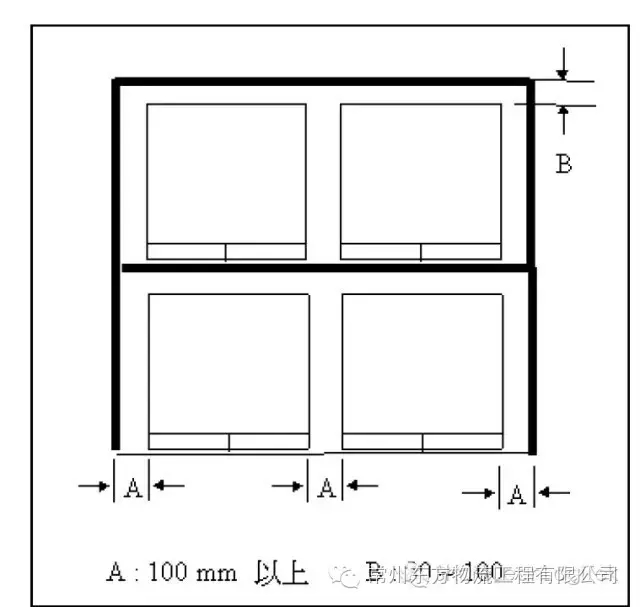

(2) 貨架尺寸之訂定
托盤貨架的尺寸訂定標準如圖1-4 所示
，側邊托盤與支柱及托盤與托盤的間隔(A)在 100mm 以上
，間隔愈大則愈容易作業。承載物與橫梁的間隔(B)在80～100 mm 以上
。
圖 1-4 貨架尺寸標準
(3) ^上層橫梁的存取位置
堆高機的^大舉升高度會高出^上層橫梁位置 200 cm 以上
，如圖 1-5 所示。因此^上層橫梁位置需與天花板至少要有 230 cm 以上的間隙。
(4) 支柱架之選定基準
支柱架的耐荷重
，須以^下層存取位置所承受的負荷來決定
。支柱架的選定例子如下圖 1-6 所示，^下層支柱架承受的荷重為 6,000 kg
，^下層橫梁的高度為 1,100 mm
，因此可由此兩因素對照右圖而選定中量級的支柱架。
圖 1-6 支柱架選定基準
1.2 貨架結構

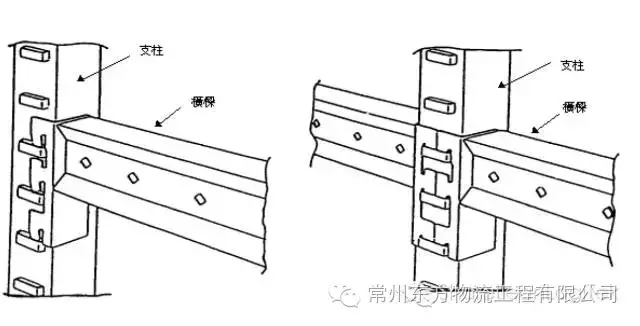

(1) 支柱與橫梁的組裝
利用橫梁端部卡鉤套入支柱卡槽(圖 1-7 )
，組裝快速方便
。
圖 1-7 支柱與橫梁的組裝

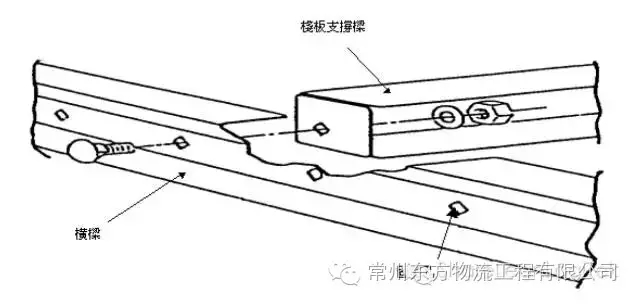

(2) 托盤支撐梁
一般為增加橫梁的剛性，會于一固定距離鎖上一支撐梁
。圖 1-8 所示為其組裝方式
。
圖 1-8 托盤支撐梁之固定方式
(3) 支柱架

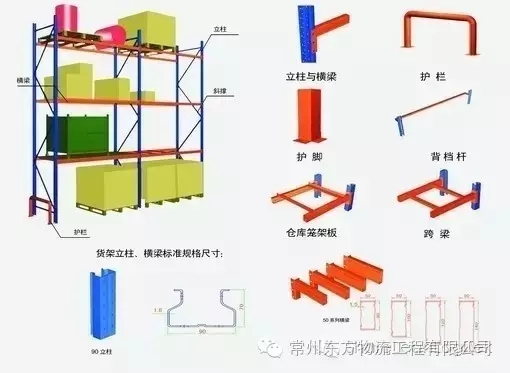

支柱架斷面形狀的設計各家制造商均有其設計上的考慮，使其承受負載時有足夠的強度
，不會產生變形
。支柱上每隔一定長度會有一卡槽，使與橫梁組裝時更具有可變化性(如圖 1-9 所示)
。一般貨架制造商在設計支柱架
，會設計各種不同高度、寬度等規格的組合
，以滿足各種貨架組裝的需求
，并搭配不同的斷面厚度，可分為重量級
、中量級和輕量級等三種
。

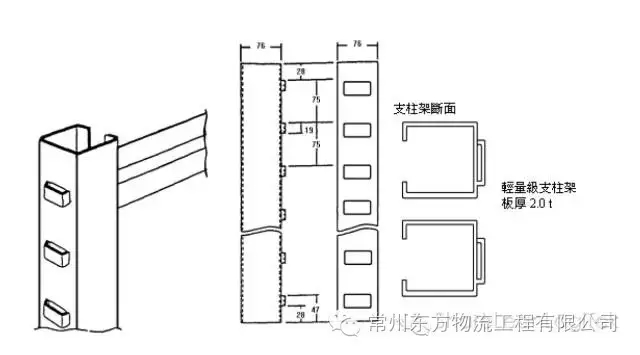

圖 1-9 支柱架的設計
(4) 橫梁
橫梁斷面形狀的設計也是非常多樣，設計上的主要考慮
，是使負荷時產生^少的撓曲變形

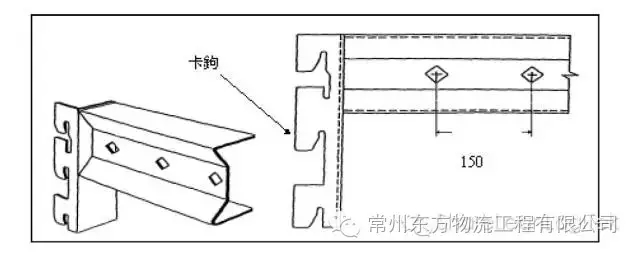

。橫梁端部有卡鉤可與立柱組裝(如圖 1-10 所示)，而橫梁上有固定孔可組裝托盤支撐梁
。另需有防撞設計
，以防止堆高機作業時不小心頂?shù)綑M梁時，造成與立柱的脫離
，一般會使用卡鉤方式設計(如圖 1-11 所示)
。
圖 1-10 橫梁的卡鉤設計

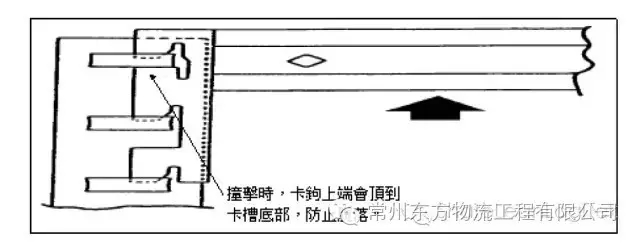

圖 1-11 橫梁的防撞擊脫落設計
